Sept modifications techniques ciblées — la plupart étant des rénovations, et non des remplacements complets — peuvent réduire la consommation de vapeur dans une usine de rendu de 25 à 30 %, souvent en s'amortissant en moins de 12 mois. La vapeur représente généralement 40 à 60 % de la facture énergétique totale d'un atelier de rendu, ce qui signifie qu'une baisse même modeste en pourcentage se traduit par des économies annuelles à cinq ou six chiffres selon le débit. Dans cet article, nous détaillons chaque ajustement avec des chiffres réels, expliquons pourquoi il fonctionne sur le plan thermodynamique et montrons comment prioriser en fonction de votre installation existante.

Pourquoi la vapeur domine les coûts d'exploitation des usines de rendu

Voici un chiffre qui surprend la plupart des directeurs d'usine : une opération de rendu de taille moyenne traitant 10 tonnes de matière première par heure peut consommer 4 à 6 tonnes de vapeur pendant cette même heure. Aux prix actuels du gaz naturel, cela représente environ 180 à 280 USD par heure rien qu'en carburant — avant même de compter l'électricité, la main-d'œuvre ou la maintenance.

La vapeur alimente les processus thermiques essentiels : cuisson, séchage et parfois stérilisation. Elle alimente également les boucles de chauffage indirect, les évaporateurs et les systèmes de désodorisation. Comme la vapeur touche presque chaque opération unitaire, de petites inefficacités s'accumulent rapidement. Une perte de 2 % ici, une perte de 3 % là, et soudain vous perdez 15 à 20 % d'énergie de plus que nécessaire.

Le multiplicateur de coûts caché

La vapeur gaspillée ne gaspille pas seulement du carburant. Elle augmente la demande en eau de refroidissement (pour condenser l'excès), accélère la corrosion dans les conduites mal isolées et élève les températures ambiantes à l'intérieur de l'usine — ce qui augmente à son tour la charge du système de chauffage, ventilation et climatisation et dégrade le confort des travailleurs. Améliorer l'efficacité de la vapeur est un multiplicateur de force qui améliore simultanément plusieurs lignes de coûts.

Si vous évaluez une conception d'usine de rendu moderne, l'architecture énergétique devrait être l'une des premières discussions — et non une réflexion après coup ajoutée lors de la mise en service.

Ajustement n°1 : Optimiser le retour des condensats à la chaudière

La victoire la plus rapide dans presque toutes les installations de rendu que nous auditions est la récupération des condensats. Le retour des condensats chauds à la chaudière à 80–95 °C au lieu d'alimenter en eau d'appoint froide à 15–25 °C permet d'économiser environ 8 à 12 % de l'énergie totale de production de vapeur. Le calcul est simple : chaque augmentation de 6 °C de la température de l'eau d'alimentation réduit la consommation de carburant d'environ 1 %.

Ce qui ne va pas

La plupart des usines ont des conduites de retour de condensats. Le problème est qu'elles fuient, qu'elles sont partiellement obstruées par du tartre ou — pire — que les opérateurs les contournent parce qu'un purgeur de vapeur a échoué et a commencé à envoyer de la vapeur vive dans le réservoir de condensats, provoquant des coups de bélier. Un purgeur de vapeur bloqué en position ouverte peut gaspiller 25 à 50 kg de vapeur par heure, et de nombreuses usines ont des dizaines de purgeurs.

La solution

• Auditez chaque purgeur de vapeur — par ultrasons ou avec des sondes de température — au moins deux fois par an. Remplacez immédiatement les purgeurs défaillants.
• Isolez les conduites de retour de condensats. Un tuyau en cuivre ou en acier nu rayonnant à 90 °C perd 200 à 400 W par mètre linéaire.
• Installer une pompe de récupération des condensats si le retour par gravité n’est pas possible. Les pompes à condensats électriques modernes coûtent entre 2 000 et 5 000 $ et sont amorties en quelques semaines.

Par exemple, une usine de transformation de volailles en Asie du Sud-Est avec laquelle nous avons travaillé possédait 38 purgeurs de vapeur — dont 11 étaient bloqués en position ouverte. Le remplacement de ces purgeurs et l’isolation de 120 mètres de tuyau de condensats nu ont réduit leur facture mensuelle de gaz de 9,4 % dès le premier cycle de facturation.

Ajustement n°2 : Capturer la vapeur flash des condensats

Lorsque des condensats à haute pression passent à une pression inférieure — par exemple, d’une enveloppe de cuiseur à 10 bars à un réservoir de condensats à 1 bar — une partie de ces condensats « flash » se retransforme en vapeur. Dans une usine de transformation typique, 10 à 15 % de la masse des condensats se réévapore sous forme de vapeur flash. Si vous évacuez cela dans l’atmosphère, vous regardez littéralement l’argent s’envoler.

Comment la récupérer

Installer un réservoir de flash entre la sortie des condensats haute pression et le réservoir de retour. La vapeur flash produite peut être acheminée vers un collecteur basse pression et utilisée pour :

• Préchauffage de l’eau d’alimentation via un dégazeur
• Chauffage des locaux ou réchauffage des réservoirs
• Étapes de pré-évaporation du sang ou de l’eau de stick

Un réservoir de flash pour un système vapeur de 5 tonnes/heure coûte entre 8 000 et 15 000 $ installé et permet généralement d’économiser 5 à 8 % du combustible de la chaudière. Retour sur investissement : 6 à 12 mois.

Conseil de dimensionnement

Le pourcentage de vapeur flash générée est déterminé par la différence d’enthalpie entre les états haute et basse pression. À 10 bars avec une chute à la pression atmosphérique, attendez-vous à environ 13 % de flash. À 6 bars avec une chute à la pression atmosphérique, environ 10 %. Votre ingénieur chaudière peut dimensionner le réservoir en un après-midi.

Ajustement n°3 : Améliorer l'isolation des chemises des cuiseurs et sécheurs

Les cuiseurs et sécheurs à disques de transformation fonctionnent à des températures de surface de 110 à 150 °C. Une enveloppe de cuiseur non isolée ou mal isolée rayonne de 1 500 à 3 000 W par mètre carré vers l’air ambiant. Multipliez cela par la surface totale de vos cuiseurs, sécheurs et tuyauteries associées, et vous obtenez 50 à 150 kW de pure chaleur perdue dans une installation typique.

Une isolation moderne en laine minérale ou en couverture aérogel (épaisseur de 50 à 75 mm) réduit les pertes de surface de 90 à 95 %. Le coût des matériaux est de 15 à 40 $ par mètre carré ; l’installation est un travail de week-end lors d’un arrêt programmé.

N'oubliez pas les brides et les vannes

Les ingénieurs isolent les sections droites et oublient les raccords. Une seule bride non isolée de 150 mm à 140 °C perd autant de chaleur qu'un mètre entier de tuyau nu. Les enveloppes isolantes amovibles pour brides, vannes et regards coûtent entre 50 et 150 dollars pièce et sont réutilisables lors de la maintenance.

Cette seule modification permet d'économiser 3 à 5 % de vapeur avec un retour sur investissement de 2 à 4 mois — le meilleur rapport ROI/dollar de tous les éléments de cette liste.

Ajustement n°4 : Installer un économiseur de chaleur perdue sur la cheminée de la chaudière

Votre cheminée de chaudière rejette probablement des gaz de combustion à 180–250 °C. Un économiseur — essentiellement un échangeur de chaleur à tubes ailetés placé dans le flux des gaz de combustion — récupère cette chaleur perdue pour préchauffer l'eau d'alimentation de la chaudière. Chaque augmentation de 20 °C de la température de l'eau d'alimentation permet d'économiser environ 3 à 4 % de combustible.

Impact réel

Une usine de traitement de graisse animale en Amérique du Sud a installé un économiseur à condensation sur sa chaudière à tubes de fumée de 8 tonnes. La température des gaz de combustion est passée de 220 °C à 90 °C, la température de l'eau d'alimentation est passée de 60 °C à 102 °C, et la consommation annuelle de gaz naturel a chuté de 8,7 %. L'économiseur a coûté 45 000 dollars installé et a été rentabilisé en 14 mois.

Condensation vs. non-condensation

Si votre chaudière brûle du gaz naturel (pas du fioul lourd), envisagez un économiseur à condensation qui refroidit les gaz de combustion en dessous du point de rosée (~55 °C). Cela récupère la chaleur latente de la vapeur d'eau dans les gaz d'échappement et peut porter l'efficacité totale au-dessus de 95 %. Avec les chaudières au fioul, les problèmes de corrosion liés au soufre font des unités non condensantes le choix le plus sûr — toujours intéressant, mais légèrement moins spectaculaire.

Cette amélioration se marie parfaitement avec l'astuce n°1. Une eau d'alimentation plus chaude provenant du retour de condensat signifie que l'économiseur a moins de travail à faire, mais l'effet combiné s'additionne : vous attaquez les pertes à deux points différents du cycle de la vapeur.

Ajustement n°5 : Ajouter des variateurs de fréquence aux ventilateurs de la chaudière

La plupart des chaudières d'usines de traitement utilisent des ventilateurs à tirage induit (ID) et à tirage forcé (FD) à vitesse fixe contrôlés par des registres. Le contrôle par registre revient à conduire avec un pied sur l'accélérateur et un sur le frein — le moteur tourne à pleine vitesse tandis que le registre étrangle le flux d'air, gaspillant 15 à 30 % de l'énergie électrique du ventilateur.

Les variateurs de fréquence (VFD) modulent directement la vitesse du moteur, adaptant le flux d'air à la demande réelle de combustion. Les économies d'énergie suivent les lois d'affinité : diviser la vitesse du ventilateur par deux réduit la consommation d'énergie d'environ 87,5 % (la puissance varie avec le cube de la vitesse).

Le lien avec la vapeur

Vous vous demandez peut-être : « Les VFD économisent de l'électricité, pas de la vapeur — pourquoi cela figure-t-il sur une liste de coûts de vapeur ? » Deux raisons. Premièrement, un meilleur contrôle du rapport air-carburant grâce aux ventilateurs entraînés par VFD améliore l'efficacité de la combustion de 1 à 3 %, ce qui réduit directement le carburant par tonne de vapeur. Deuxièmement, les économies d'électricité libèrent un budget qui compense les coûts de vapeur dans votre compte de résultat énergétique global.

Investissement typique : 5 000 à 15 000 $ par moteur de ventilateur. Retour sur investissement : 8 à 14 mois. En prime, les VFD réduisent considérablement le bruit des ventilateurs — vos opérateurs vous remercieront.

Ajustement n°6 : Pré-broyer la matière première pour des temps de cuisson plus rapides

Celui-ci est contre-intuitif pour certains opérateurs : dépenser de l'énergie pour la réduction de taille avant le cuiseur réduit en fait réduit la consommation totale d'énergie. Voici pourquoi. Les cuiseurs de rendu transfèrent la chaleur de la chemise de vapeur à travers la masse de matière. Les morceaux plus gros ont un rapport surface/volume plus faible, ce qui signifie que la chaleur pénètre lentement. Le cuiseur fonctionne plus longtemps, consommant plus de vapeur, pour atteindre la température cible au cœur.

Les chiffres

Réduire la taille moyenne des particules de 150 mm à 30–50 mm à l'aide d'un broyeur à double arbre peut réduire le temps de cycle de cuisson de 15 à 25 % dans les systèmes batch. Dans les cuiseurs continus, cela permet un débit plus élevé avec le même flux de vapeur — réduisant efficacement la consommation spécifique de vapeur (kg de vapeur par kg de produit) de 5 à 9 %.

Surveillez le compromis

Le pré-broyage ajoute une charge électrique — typiquement 15 à 40 kWh par tonne de matière première selon la teneur en os. Mais les économies de vapeur (mesurées en kWh équivalents d'énergie thermique) surpassent le coût électrique d'un facteur 3 à 5. C'est l'un des échanges énergétiques nets les plus clairement positifs dans le processus de rendu.

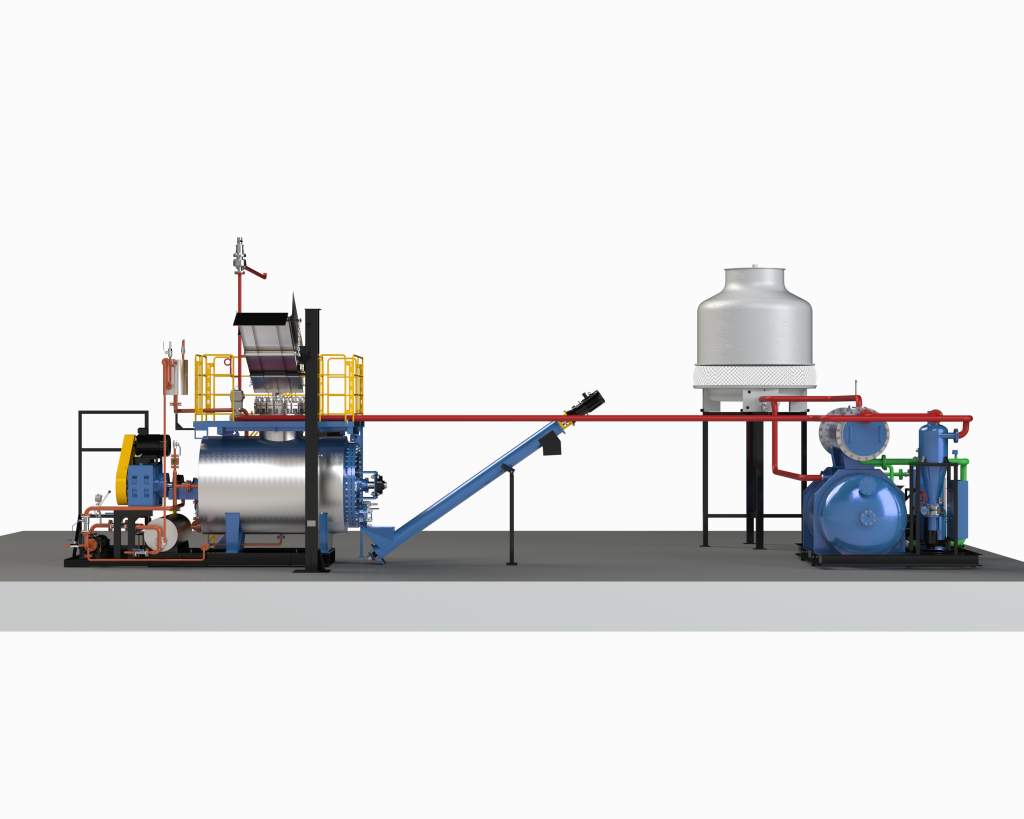

Cette optimisation s'intègre naturellement dans des conceptions d'usines de rendu clés en main où le broyeur, le convoyeur et le cuiseur sont dimensionnés comme un système plutôt que d'être assemblés pièce par pièce.

Ajustement n°7 : Évaluer un processus de rendu continu

Si vous utilisez encore des cuiseurs batch et que votre débit dépasse 3 à 4 tonnes par heure, passer à un processus de rendu continu est le changement le plus impactant de cette liste — mais aussi le plus intensif en capital. Les systèmes continus maintiennent des conditions thermiques stables, éliminant les cycles répétés de chauffage et de refroidissement qui rendent le traitement batch intrinsèquement gaspilleur.

D'où viennent les économies

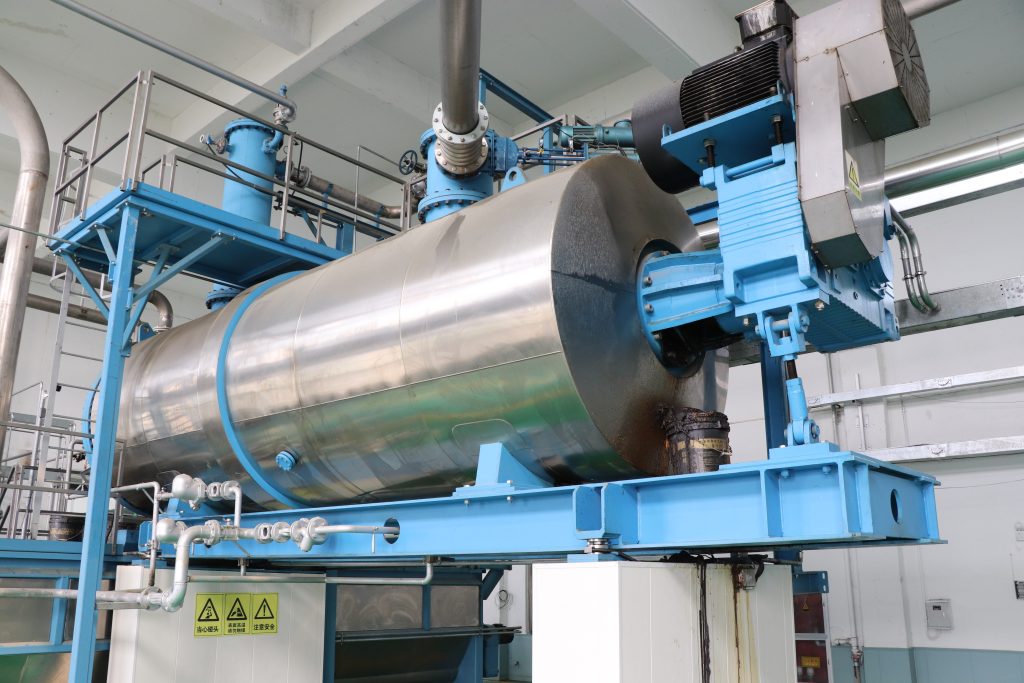

• Pas de cyclage thermique : Les cuiseurs discontinus chauffent de la température ambiante à 110–145 °C, maintiennent, puis déchargent et redémarrent. Chaque cycle gaspille 10–15 % de la vapeur simplement pour réchauffer la masse de la cuve.
• Contrôle de processus plus strict : Les systèmes continus utilisent des vannes de vapeur à régulation PID qui adaptent l'apport énergétique à la charge en temps réel, évitant les dépassements.
• Intégration thermique : Les configurations continues se prêtent à l'échange thermique à contre-courant — le produit chaud préchauffe la matière première entrante, récupérant 20–30 % de la chaleur sensible.

La consommation spécifique typique de vapeur passe de 1,0–1,3 kg de vapeur/kg de matière première en discontinu à 0,7–0,9 kg de vapeur/kg dans les lignes continues bien conçues — une réduction de 10–15 % en plus de ce que vous avez déjà gagné avec les ajustements 1 à 6.

Pour une comparaison détaillée des deux approches, y compris les seuils de débit et les considérations d'investissement, consultez notre guide sur les procédés de rendu continus vs. discontinus.

Cumuler les économies : comment prioriser ces ajustements

Toutes les usines n'ont pas besoin des sept ajustements, et l'ordre est important. Voici un cadre de priorisation pratique :

Phase 1 : Gains rapides (0–6 mois)

• Audit des purgeurs de vapeur et optimisation du retour de condensat (Ajustement n°1)
• Améliorations de l'isolation sur les cuiseurs, sécheurs, brides et vannes (Ajustement n°3)

Coût combiné : 5 000–20 000 $. Économies attendues : 10–15 %. Ceux-ci financent la Phase 2.

Phase 2 : Investissements moyens (6–18 mois)

• Récupération de vapeur flash (Ajustement n°2)
• Économiseur sur cheminée de chaudière (Ajustement n°4)
• Variateurs de vitesse sur les ventilateurs de chaudière (Ajustement n°5)

Coût combiné : 60 000–120 000 $. Économies supplémentaires attendues : 10–15 %.

Phase 3 : Mises à niveau stratégiques (18–36 mois)

• Système de pré-broyage (Ajustement n°6)
• Conversion en procédé continu (Ajustement n°7) — uniquement si le débit et l'économie le justifient

Coût combiné : 150 000–500 000 $+. Économies supplémentaires attendues : 8–15 %.

L'effet cumulé des sept ajustements, correctement mis en œuvre, permet régulièrement une réduction de 25–35 % du coût total de la vapeur. Nous avons vu des usines atteindre 38 % dans les cas où la référence était particulièrement inefficace.

Mesurer ce qui compte : indicateurs de performance clés de la vapeur que tout atelier de rendu devrait suivre

On ne peut pas gérer ce que l'on ne mesure pas. Pourtant, de nombreuses usines de rendu ne suivent pas la consommation de vapeur au niveau des opérations unitaires — elles regardent simplement la facture mensuelle de gaz et haussent les épaules. Voici les quatre KPI qui distinguent les transformateurs économes en énergie des autres :

• Consommation spécifique de vapeur (SSC) : kg de vapeur par kg de matière première traitée. Objectif : 0,7–1,0 pour le continu, 0,9–1,3 pour le batch.
• Taux de retour de condensat : pourcentage de condensat généré retourné à la chaudière. Objectif : >85 %.
• Rendement de la chaudière : mesuré comme le rendement combustible-vapeur par analyse des gaz de combustion. Objectif : >88 % pour les chaudières à tubes de fumée, >92 % avec économiseur.
• Taux de défaillance des purgeurs de vapeur : pourcentage de purgeurs défaillants (ouverts ou fermés) lors du dernier audit. Objectif : <5 %.

L'instrumentation n'a pas besoin d'être coûteuse

Un débitmètre de vapeur de base (1 500–4 000 $), un débitmètre de condensat et un analyseur de gaz de combustion portable (3 000–8 000 $) vous donnent tout ce dont vous avez besoin. Enregistrez les données chaque semaine, suivez les tendances chaque mois, et vous repérerez les dérives avant qu'elles ne deviennent un problème budgétaire.

Comprendre ces indicateurs aide également lors de l'évaluation de la performance globale de votre usine de rendu par rapport aux références du secteur.

Mettez ces ajustements en œuvre dans votre usine

La réduction du coût de la vapeur dans le rendu n'est pas une solution miracle unique — c'est un empilement discipliné d'améliorations techniques, chacune se cumulant à la précédente. Commencez par les gains rapides et peu coûteux (purgeurs, isolation, retour de condensat), réinvestissez les économies dans des améliorations de niveau intermédiaire (économiseurs, récupération de flash, VFD), et n'évaluez les changements majeurs de procédé que lorsque les données le justifient.
